电熔铬刚玉冶炼生产工艺 时间：2026-06-29 10:54:46   作者：王青 15890630517   点击：



　　1、原料准备‌



　　主要原料是工业氧化铝（Al₂O₃含量≥98.5%）和工业氧化铬（Cr₂O₃含量≥99%），有时也会加入少量锆英石粉等添加剂来改善材料性能。原料需要按配比混合均匀，其中氧化铬的加入量通常在10%到70%之间，具体根据产品用途调整。



　　2、电炉熔炼‌



　　混合好的原料送入电弧炉中进行高温熔炼。熔炼温度通常需要达到2100℃以上，使氧化铝和氧化铬完全熔融并形成固溶体。熔炼过程中，可以采用氧化熔炼法或还原熔炼法。氧化熔炼法采用长电弧操作，电极在物料上方利用弧光辐射加热，避免电极与熔体直接接触，从而减少碳污染；还原熔炼法则采用厚料层操作，熔块呈浅灰色或灰白色。熔炼后期还需要进行精炼，以提高熔体的均匀性和致密度。



　　3、浇注成型‌



　　熔炼完成后，高温熔体被注入预先准备好的模型中。浇注时需要控制冷却速度，让熔体缓慢冷却结晶，这样有利于晶体充分生长，形成致密的显微结构。冷却过快会导致缩孔和裂纹，影响产品质量。浇注后的铸件需要经过退火处理，消除内应力。



　　4、后续加工‌

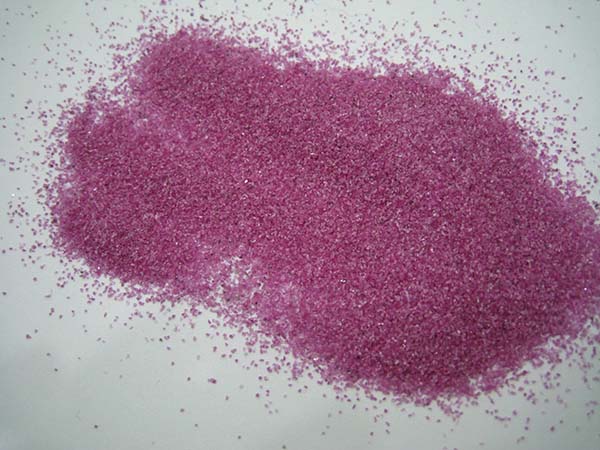

　　冷却后的铸件经过精选，剔除未熔料和烧结层，选取结晶大、气孔少、致密度高的部分。然后进行粉碎、筛分、除铁（通常采用电磁除铁或酸洗除铁）等工序，最后根据使用要求加工成不同粒度的颗粒或细粉，用于制造耐火砖、浇注料等产品。



　　电熔铬刚玉制品具有高温强度高、抗侵蚀性强、热震稳定性好等优点，广泛应用于玻璃窑炉、冶金炉衬、陶瓷窑具等高温工业领域。
